Hoogfrequente klopper + zuigertriller

FPK-40, FPK-55 en VTP-25

Kolbenvibratoren und Hochfrequenzklopfer der FPK- Serie

FPK-40 en FPK-55

De Findeva zuigervibratoren en hoogfrequent stampers van de FPK-serie hoeven niet gesmeerd te worden met olie of water via de perslucht. Zij produceren een lineaire trilling met een breed trillingsfrequentie- en amplitudebereik, regelbaar door de luchtdruk. Een zachte en een harde slagplaat worden standaard meegeleverd voor optioneel gebruik in de voetplaat van de trilmotor. Dit verandert de sinusvormige vibrator in een zacht- of hard inslaande hoogfrequente klopper. De toestellen combineren dus de voordelen van hoogfrequentvibratoren voor het vloeibaar maken van poeders enz. met de eigenschappen van kloppers - een oplossing voor bijzonder problematische en kleverige producten. Bij levering is de harde slagplaat reeds geplaatst.

De behuizing is gemaakt van een geharde en gecoate gegoten aluminiumlegering. Het is chemisch resistent voor gebruik in de voedings- en farmaceutische industrie. De gewicht/kracht verhouding van de toestellen maakt ze bijzonder efficiënt in het gebruik. Het lage gewicht, het compacte ontwerp en de stille werking zijn kenmerkend voor deze vibratoren. De FPK-zuigervibratoren en hoogfrequente stampers zijn eenvoudig te installeren en ontworpen voor een lange levensduur. De onderhoudsvereisten zijn minimaal.

EX-beveiligingsuitvoering Ex II 2 G / D c T6 T85°C is optioneel verkrijgbaar.

pneumatischer Vibrator bzw. Hochfrequenz-Klopfer VTP-25

VTP-25

De pneumatische triller of hoogfrequent tapper VTP-25 is een veelzijdige triller met dubbele functie. De VTP-25 kan gemakkelijk worden omgebouwd van een zuigertriller, die een sinusvormige trilling uitzendt en wordt afgeremd met een luchtkussen, tot een hoogfrequente klopper.

De VTP-25 wordt geleverd met een ingebouwde slagschijf (urethaan pad) als rapper. Om de VTP-25 als vibrator te gebruiken, draai je de 4 inbusschroeven op de voetplaat los en verwijder je de schijf. Schroef dan de voetplaat er weer op.

De aluminium behuizing is gecoat om corrosie te weerstaan. Het deksel en de bodemplaat zijn gemaakt van geanodiseerd aluminium en de zuiger is van roestvrij staal.

VTP-25 zijn ook verkrijgbaar volgens ATEX Ex II 2 G & D zone 1, 2, 21, 22.

Bouw FPK

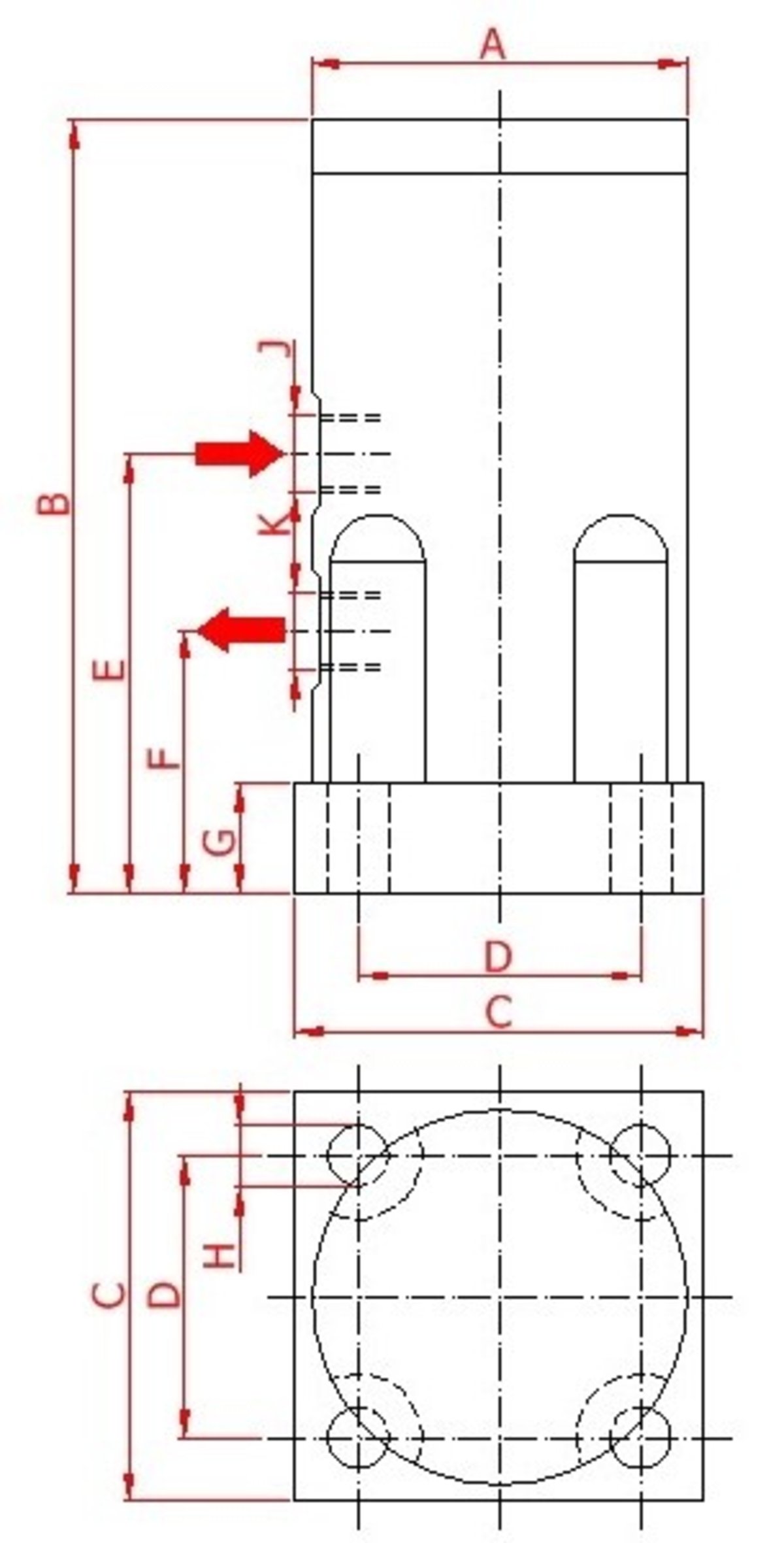

Afmetingen FPK

Apparaat	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	J	K	wt. kg
FPK-40	68	140	74	51	80	48	20	11	1/4"	1/4"	1,68
FPK-55	94	191	104	78	111	60	25	13	3/8"	3/8"	2,50

Bouw VFP

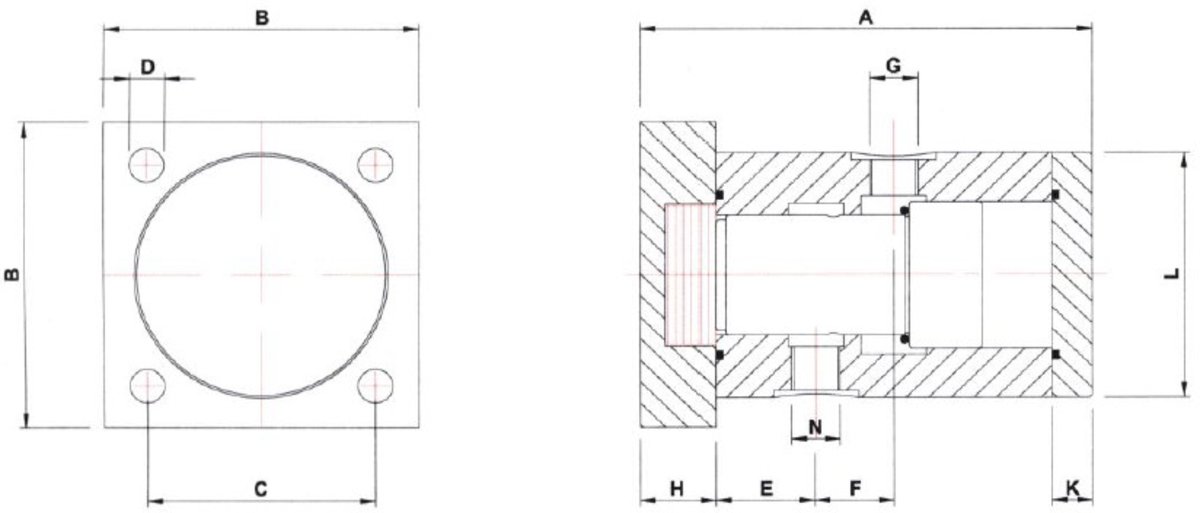

Afmetingen VFP

Apparaat

A
mm

B
mm

C
mm

D
mm

E
mm

F
mm

H
mm

K
mm

L
mm

Gewicht
kg

VTP-25

63,5

6,5

15,5

1/8"

0,635

Prestaties:

Eenheid	Frequentie / min-1			Kracht / N			Luchtverbruik / l/min
VTP-25	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
zonder leiplaat (oscillerend)	2600	3200	3800	164	260	18	56	122	85
met slagplaat (kloppend)**	4780	6900	8380	130	310	500	25	72	160

Eenheid	Frequentie / min-1			Kracht / N			Luchtverbruik / l/min
FPK-40	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
zonder leiplaat (oscillerend)	2100	2400	2600	195	455	730	93	150	225
met zachte keerschot (kloppend)*	2800	3900	4600	3290	10410	15030	100	195	360
met harde stootplaat (kloppend)**	2800	3900	4600	7240	14990	22750	100	195	360

Eenheid	Frequentie / min-1			Kracht / N			Luchtverbruik / l/min
FPK-55	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
zonder leiplaat (oscillerend)	1350	1750	2050	510	1165	1985	162	360	470
met zachte keerschot (kloppend)*	2200	3400	4300	5430	21310	36570	230	380	500
met harde stootplaat (kloppend)**	2200	3400	4300	17570	36960	56350	230	380	500

* geleverd als standaard
** geleverd en gemonteerd als standaard

Frequentie en kracht nemen af op minder stijve substraten. Wij behouden ons het recht voor om specificaties of producten te verbeteren, te wijzigen of in te trekken zonder voorafgaande kennisgeving of verplichting.

Download:

Maatschetsen en technische gegevens als pdf-bestand
