pneumatische kloppers (intermitterend)
FKL-in serie
Bij deze doorontwikkelde pneumatische klopper werd veel belang gehecht aan een bijzonder compact ontwerp. Bovendien kan de pneumatische klopper flexibel worden gebruikt, aangezien hij zowel geschikt is voor eenmalige slagcontrole als voor interval-slagcontrole.
Slagkracht:
Met enkelvoudige slagregeling kan de slagkracht continu worden geregeld door de ingangsdruk te regelen.
Met interval impact zelfbeheersing, heeft de gebruiker drie impact sterktes tot zijn beschikking.
Klokken:
Bij de enkelvoudige blaasregeling wordt de blaasbeweging in werking gesteld door het openen en sluiten van een stroomopwaartse 3/2-wegklep (optie). De klep wordt bijvoorbeeld aangestuurd door een PLC.
Bij intervalslagzelfcontrole is alleen een pneumatische zelfcontrole (PST FKL) nodig. (PST FKLsi/in / facultatief) is vereist. Wanneer druk op het systeem wordt uitgeoefend, kan de timing worden aangepast aan het gaspedaal van de PST.
De pneumatische klopper wordt geleverd met een grondplaat die dient om de klopper vast te zetten en de slagimpuls over te brengen. De behuizing van de klopper en de grondplaat zijn van aluminium. De slagplaat (geïntegreerd in de bodemplaat) is gemaakt van slagvaste speciale kunststof.
De klopper vervangt de vorige FKL-...si types.
De pneumatische kloppers kunnen worden bediend met droge perslucht en dus zonder smering. Indien voor de werking van de rapper geoliede perslucht wordt gekozen, moet deze ook worden gehandhaafd, aangezien de basissmering van de rapper door de geoliede lucht wordt weggespoeld.
De rapper kan werken in een temperatuurbereik van -20° tot 80°C in de standaardversie. Voor temperaturen tot -40° of tot 150°C zijn speciale uitvoeringen leverbaar. Stuur ons uw vraag.
Prestaties van de pneumatische kloppers FKL- in:
Instrument: | min.werkdruk [bar] | Energie/impact [Nm] | Impuls / impact [Ns] | Gewicht [kg] | Luchtverbruik / slag [l] |
Controle gat | |||||
-onder- -midden- -boven- | |||||
FKL-25in | -3,0- -4,5- -6,5- | 1 - 7 | 0,1 - 1,4 | 1,03 | 0,07 - 0,2 |

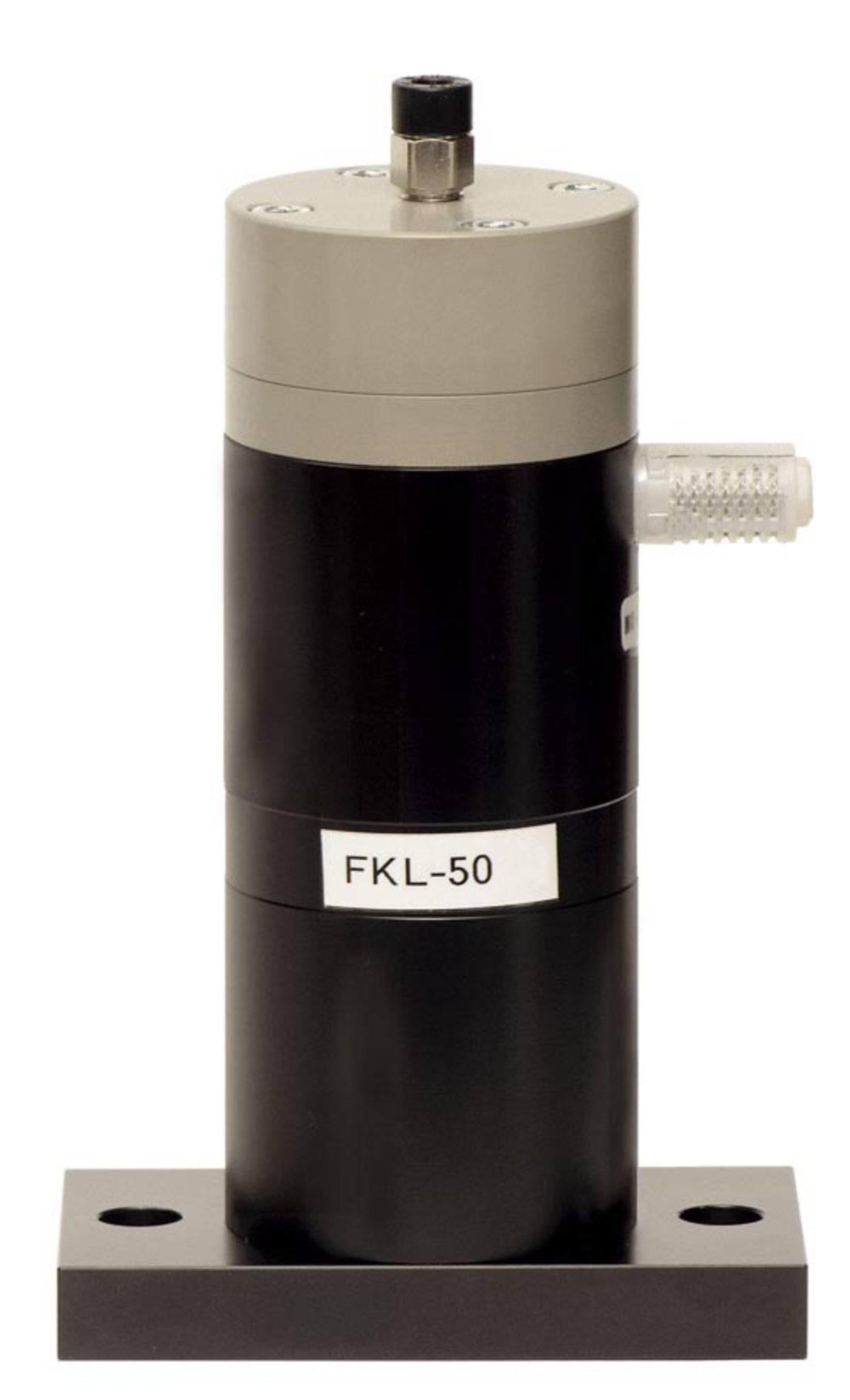

FKL-50in | -3,0- -4,5- -6,5- | 5 - 21 | 1,2 - 4,7 | 1,85 | 0,1 - 0,3 |

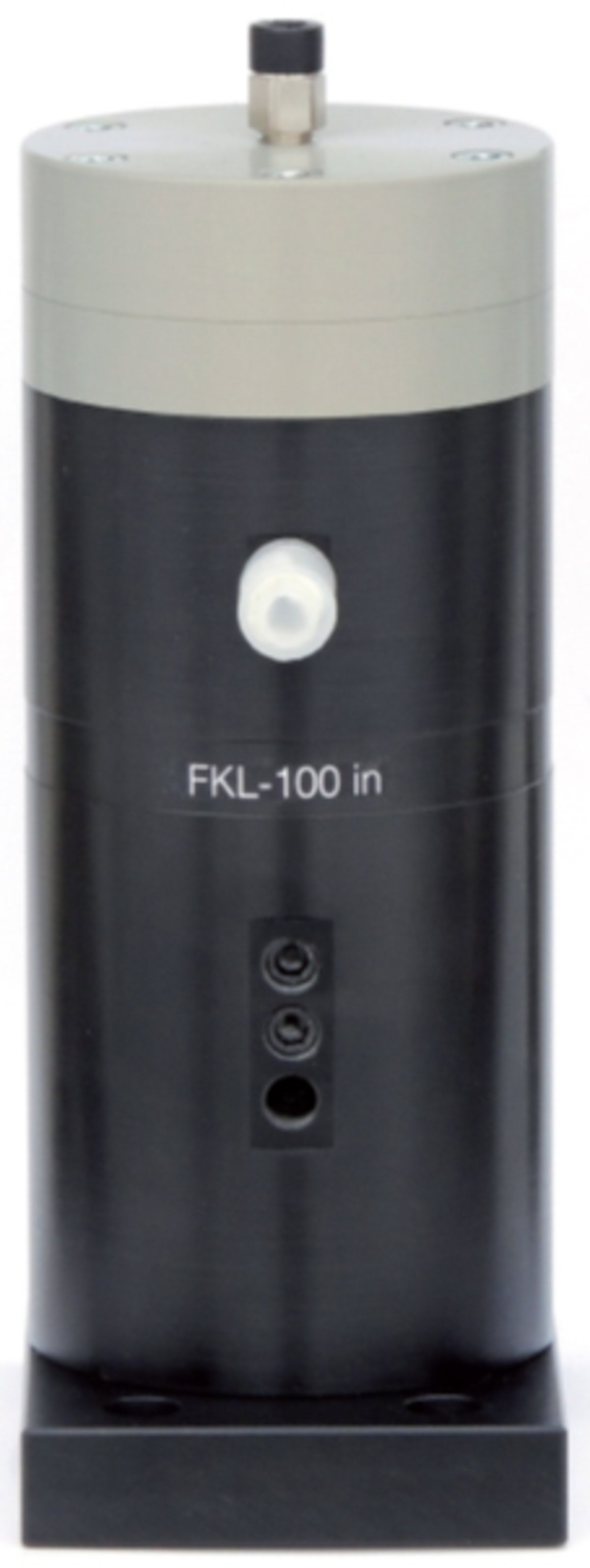

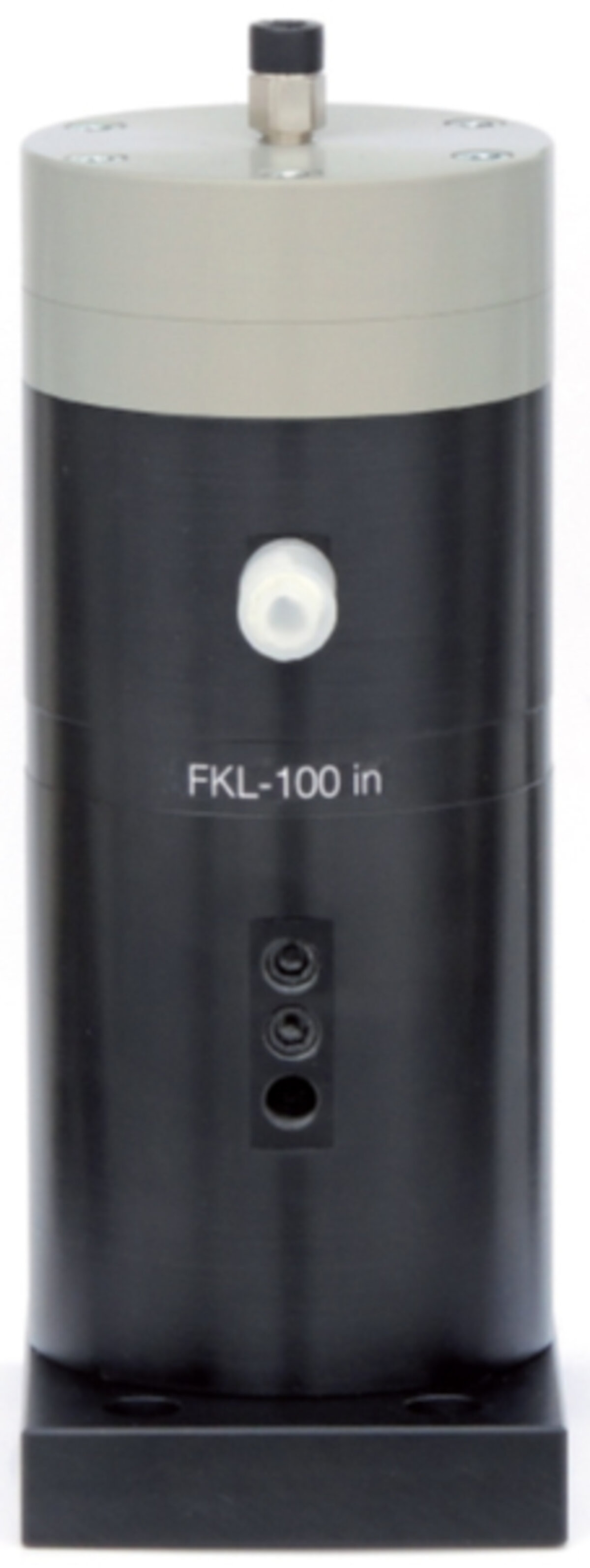

FKL-100in | -4,0- -5,0- -6,5- | 10 - 70 | 2,1 - 14,7 | 4,5 | 0,5 - 1,1 |

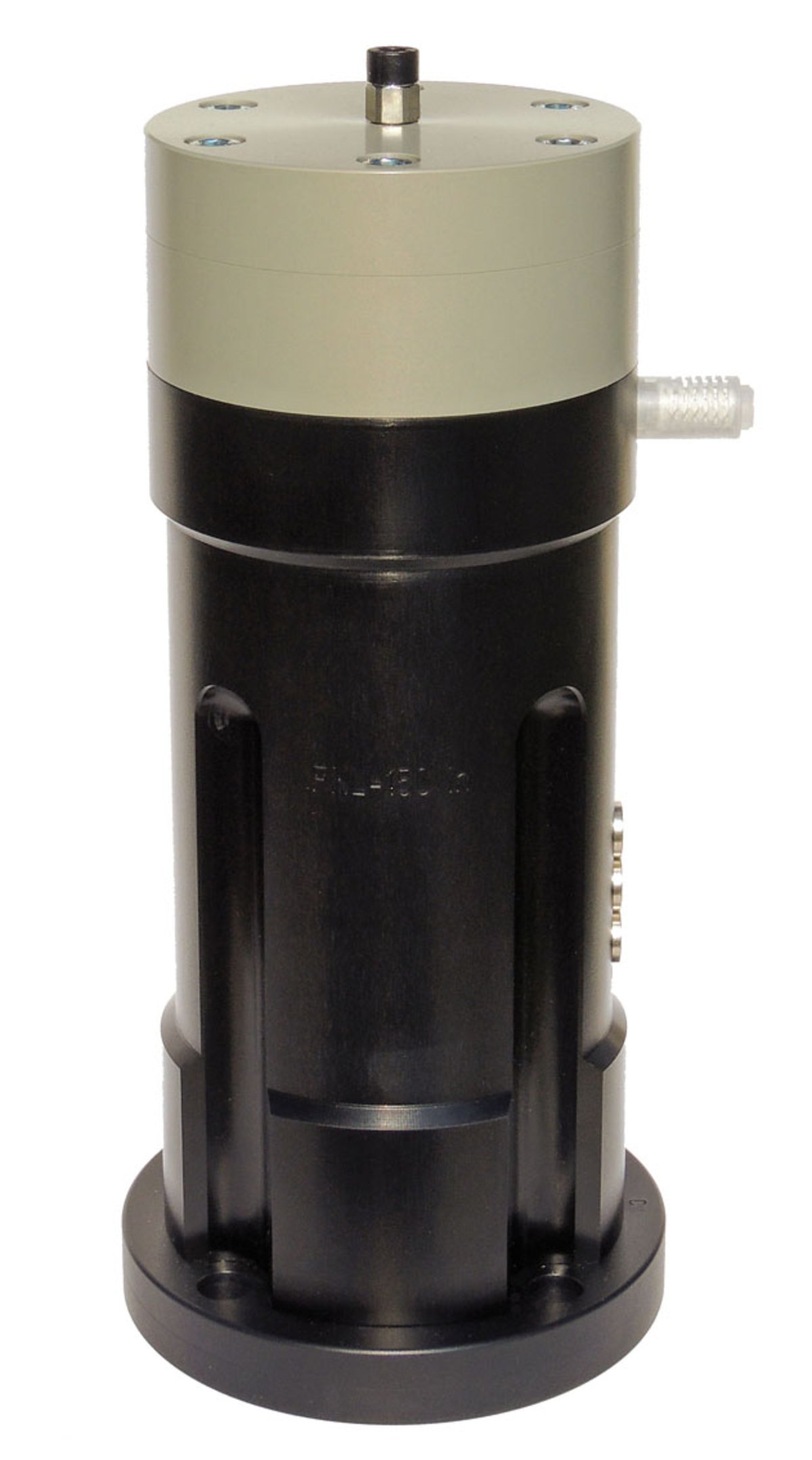

FKL-150in | -5,3- -6,7- -8,0- | 50 - 196 | 10,4 - 40,6 | 9,5 | 1,2 - 2,0 |
FKL-200in | -5,3- -6,7- -8,0- | 50 - 280 | 28,8 - 80,5 | 14,8 | 2,2 - 3,3 |
* De technische gegevens zijn gemeten met een Kistler 3-assige dynamometer. De proeven werden uitgevoerd op een massief testblok in het laboratorium en weergegeven met een Kistler-controlemonitor (COMO).
