Rolvibrator R - Serie (R-50 tot R-120)



Rollenvibrator von Aldak

Geluidsniveau: 75 tot 100 dBA

Opbouw van de rolvibratoren

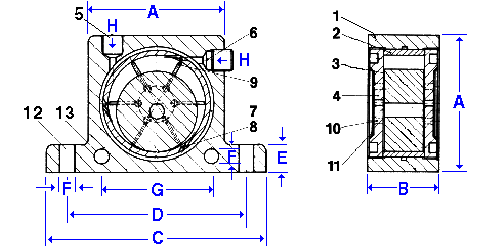

Technische Zeichnung des Aldak Rollenvibrator

1 - Behuizing van geëxtrudeerde aluminiumlegering
2 - Gietijzeren strip
3 - Rol van staallegering
4 - Eindplaten van kunststof
5 - Verticale luchttoevoer
6 - Horizontale luchttoevoer
7 - Luchtkanaal
8 - Luchttoevoeropeningen
9 - Uitlaatpoorten
10 - Uitlaatrooster
11 - Geluiddemperplaat
12 - Bevestigingsgaten onderzijde
13 - Bevestigingsgaten zijkant

Afmetingen:

Technische Zeichnung des Aldak Rollenvibrator

A

B

C

D

E

F

G

H

Gewicht

Model

mm

mm

mm

mm

mm

mm

mm

BSP Gewicht

kg

R-50

50

29

86

68

12

7

40

1/8"

0.240

R-65

65

37

113

90

16

9

50

1/4"

0.545

R-80

80

43

128

104

16

9

60

1/4"

0.950

R-100

100

52

160

130

20

11

80

3/8"

1.810

R-120

120

77

194

152

24

17

NO
LATERAL

3/8"

4.260

Prestaties van de rolvibratoren:

Frequentie
min-1 x 1000

Centrifugale kracht*

Luchtverbruik / minuut

Model

2 Bar
29 PSI

4 Bar
58 PSI

6 Bar
87 PSI

2 Bar
N

4 Bar
N

6 Bar
N

2 Bar
Ltr.

4 Bar
Ltr.

6 Bar
Ltr.

R-50

25.0

35.0

36.0

1.070

2.920

4.220

100

145

195

R-65

19.0

21.0

26.0

2.730

4.830

6.120

200

300

400

R-80

15.5

18.5

19.0

3.000

6.090

7.450

290

430

570

R-100

11.0

14.0

16.0

3.750

6.750

8.900

370

550

730

R-120

10.0

11.5

12.5

8.000

10.000

12.500

500

730

970

* De technische gegevens zijn gemeten met een Kistler 3-assige dynamometer. De tests werden uitgevoerd op een massief testblok in het laboratorium en weergegeven met een Kistler-controlemonitor (COMO). Frequentie en kracht nemen af bij minder stijve steunen. Wij behouden ons het recht voor om specificaties of producten te verbeteren, te wijzigen of in te trekken zonder voorafgaande kennisgeving of verplichting.

Download:

Maatschetsen en technische gegevens als pdf - bestand
